ДВУХДИАПА30ННЫЙ 2-V-3 НА ЧЕТЫРЕХ ТРАНЗИСТОРАХ

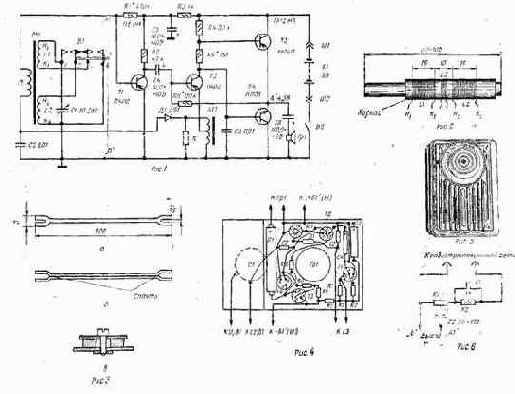

Этот приемник (рис. 1) рассчитан на громкоговорящий прием местных и удаленных мощных радиостанций на участках диапазонов длинных (ДВ) передних (СВ) волн. Выходная мощность приемника 100 мВт. Он питается от батареи «Крона» или аккумулятора 7Д-0.1 и в режиме молчания потребляет ток около 5 — 6 мА, а при средней громкости 20 — 25 мА.
Как видно из схемы, входной контур образован катушками индуктивности LI, L2, намотанными на. ферритовый стержень, и переменным конденсатором С1. Переключатель диапазонов В1 соединяет катушки последовательно или параллельно. Он представляет собой контактную группу от малогабаритного реле телефонного типа. На рис. 1 показано положение переключателя В1 при работе приемника в диапазоне ДВ. В этом случае замкнуты контакты 2, 3 и катушки L1, L2 оказываются соединенными последовательно.
При нажатии на толкатель «K» пружины 2 и 4 изгибаются и замыкаются контакты 1, 2 и 3, 4. В результате этого катушки соединяются параллельно, что позволяет вести прием радиостанций, работающих в диапазоне СВ. Полное изменение емкости переменного конденсатора происходит при повороте его ротора на угол 180°. Чтобы использовать дальнейший поворот ручки (диска) настройки (до 360°) для автоматического переключения диапазонов, диск на половине длины окружности имеет выступ, который приводит в движение толкатель «К». Конструкция переключателя диапазонов может быть и другой.
С целью уменьшения шунтирующего действия входного сопротивления транзистора 77 на контур L1L2C1 напряжение сигнала на вход усилителя высокой частоты (УВЧ) подается с помощью катушки связи L3. УВЧ собран на высокочастотном транзисторе 77, включенном по схеме с общим эмиттером. Нагрузкой усилителя является резистор R2. Смещение на базу — фиксированное. Величина тока смещения (тока базы) определяется сопротивлением резистора R1. Конденсатор С2 — разделительный Он предотвращает замыкание базы транзистора 77 на эмиттер по постоянному току. Цепь R3C3 образует развязывающий фильтр, устраняющий нежелательные паразитные связи между первым и последующими каскадами через источник питания.
Усиленное высокочастотное напряжение с резистора R2 через конденсатор С4 подается на вход второго каскада УВЧ, собранного на транзисторе Т2 по схеме с общим коллектором. Нагрузкой этого каскада является повышающий автотрансформатор Ат1. Режим работы транзистора Т2 устанавливается резистором R6. Применение во втором каскаде УВЧ схемы с общим коллектором, отличающейся высоким входным сопротивлением, позволило более полно использовать усилительные свойства первого каскада УВЧ. Конденсатор С5 служит для получения нулевого напряжения высокой частоты на коллекторе транзистора Т2.
Напряжение сигнала ВЧ с выхода автотрансформатора AtJ поступает на детектор Д1. Нагрузкой детектора по низкой частоте является входное сопротивление транзистора 77. В результате детектирования через переход эмиттер — база транзистора T1 при приеме радиостанций с амплитудной модуляцией протекает низкочастотная составляющая тока, которая после усиления создает падение напряжения на коллекторной нагрузке — резисторе R2. Сигнал низкой частоты (НЧ) с резистора R2 подается через конденсатор С4 на базу транзистора Т2, усиливается и создает падение напряжения на резисторах R4, R5. Следует отметить, что для сигналов НЧ каскад на транзисторе Т2 собран по схеме с общим эмиттером.
Таким образом, первые два каскада используются одновременно для усиления напряжения сигналов высокой и низкой частоты, т. е. работают в рефлексном режиме. Выходной каскад собран по бестрансформаторной последовательно-параллельной двухтактной схеме на транзисторах различной структуры ТЗ (р-n-р) и Т4 (n-р-n). Эти транзисторы включены по схеме с общим коллектором, что позволяет получить малый коэффициент нелинейных искажений и сравнительно низкое выходное сопротивление, которое достаточно хорошо согласуется с сопротивлением звуковой катушки динамической головки, подключенной к выходу усилителя через конденсатор С6.
С Целью повышения стабильности работы усилителя низкой частоты при изменении окружающей температуры последние два каскада имеют между собой гальваническую связь и охвачены отрицательной обратной связью, напряжение которой с выхода уси-лителя через резистор R6 подается в цепь базы транзистора 12.
Наличие резистора R5 в цепи коллектора этого транзистора обеспечивает подачу на базы транзисторов ТЗ, Т4 небольшого смещения, способствующего снижению искажений типа «ступенька».
Конструкция собрана в корпусе от приемника «ЦС-1», в свое время выпускающегося фабрикой культтоваров Центросоюза. В этом корпусе уже встроен переменный конденсатор и переключатель диапазонов. Практически конструкцию можно смонти-ровать в любом корпусе от малогабаритного приемника, размеры которого превы-шают 85x65X25 мм.
В приемнике использованы типовые детали. Высокочастотные транзисторы П402 можно заменить транзисторамиП401, П403, П421, П423. В выходном каскаде можно применять транзисторы МП39, МП41, МП42 (ТЗ) и МП35 — МП37 (Т4) с любыми буквенными индексами. Коэффициент передачи тока Вст транзистора Т1 может быть в пределах 50 — 80; транзистора Т2 — в пределах 40 — 60 и транзисторов ТЗ, Т4 — в пределах 50 — 80. Для уменьшения величины нелинейных искажений транзисторы ТЗ, Т4 должны иметь одинаковые коэффициенты Вст и обратные токи коллекторов Iко. Детектор Д1 — любой точечный полупроводниковой диод. В приемнике можно применить резисторы УЛМ и МЛТ, конденсаторы КД, КПМ, КПС (С2, С5), ЭМ, К50-6 или фирмы «Тесла» (СЗ, С4, С6). Конденсатор С1 — малогабаритный, любого типа с максимальной емкостью 200 — 25.0 пФ.
Катушки L1 — L3 магнитной антенны (рис. 2) располагают на плоском ферритовом стержне марки 400НН размером 80X20X3 мм. На стержень надевают каркас из плотной бумаги, на который наматывают катушки LI, L2, содержащие по 150 витков провода ПЭЛШО 0,12. Между контурными катушками наматывают катушку связи L3, содержащую 10 витков того же провода.
В качестве сердечника высокочастотного автотрансформатора Ат1 используют ферритовый кольцевой сердечник М600НН-8 (типоразмер К10X6X5), на который наматывают 10+290 витков провода ПЭВ-1 ОД. Намотку дросселя на ферритовое кольцо производят с помощью челнока (рис. 3). Его можно изготовить из отрезка мягкой стальной проволоки диаметром 1,5 мм.
Заготовку для челнока сначала с обоих концов расплющивают молотком, затем зажимают в тиски и лобзиком по металлу делают на концах пропилы глубиной около 3 мм (в эти пропилы укладывают провод для намотки). После этого плоским надфилем удаляют заусенцы, скругляют острые углы и отшлифовывают челнок мелкой наждачной шкуркой. Общий вид такого челнока показан на рис. За.
Челнок можно сделать и более простым способом. Для этого берут два куска медного провода диаметром 0,7 — 0,8 мм и длиной по 100 мм, изгибают их так, как это изображено на рис. 36, и спаивают между собой по всей длине. Места пайки очищают от лишнего припоя напильником и шлифуют наждачной бумагой.
Перед намоткой автотрансформатора острые кромки на ферритовом кольце необходимо округлить надфилем. Намотку на кольцо нужно выполнять осторожно, не натягивая сильно провод. Челнок с намоточным проводом удобнее пропускать через отверстие кольца снизу вверх. Провод укладывают равномерно по всей окружности кольца. Автотрансформатор на монтажной плате можно крепить с помощью изоляционной шайбы и винта с гайкой (рис. Зв).
Монтажную плату изготавливают из листового текстолита (можно из гетинакса) толщиной 1,5 мм. Ее габариты увязывают с габаритами используемого корпуса. Расположение деталей на монтажной плате легко уяснить.из рис. 4. На рис. 5 приведен общий вид приемника.
Налаживание приемника начинают с проверки монтажа и подгонки режимов транзисторов по постоянному току при замкнутой катушке связи L3. Коллекторный ток транзистора T1 в пределах 0,8 — 1 мА устанавливают подбором величины резистора R1. Далее подбором резистора R6 добиваются, чтобы напряжение на эмиттерах транзисторов ТЗ, Т4 (в точке «А») выходного каскада составляло половину напряжения источника питания. Коллекторный ток этих транзисторов (1,5 — 2 мА) в режиме покоя устанавливают подбором резистора R5.
Работоспособность низкочастотной части приемника при отсутствии звукового генератора можно проверить прослушиванием через динамическую головку приемника сигналов звуковой частоты, источником которых служит трансляционная сеть.
Для этого катушку L3 отключают от базы транзистора Пив точки «А1», «О» подают сигнал с выхода делителя (рис. 6), который включают в трансляционную сеть. Для трансляционной сети напряжением 15 В С1 = 50 пФ, R2=150 кОм; для трансляционной сети напряжением 30 В С1=10 пФ, R2=300 кОм. Переменный резистор R1 должен иметь линейную шкалу, что позволит по положению ручки этого резистора ориентировочно судить о чувствительности усилителя. Если установить движок переменного резистора R1 в положение, соответствующее наибольшей громкости, то при подключении делителя к сети с напряжением 15 или 30 В напряжение на выходе делителя (точки «А1», «О») составит 0,1 — 0,2 В. Ис.правный УНЧ приемника должен развивать на выходе мощность около 80 — 100 мВт, при подаче на базу первого каскада напряжения звуковой частоты не превышающего 7 мВ.
Может оказаться, что при небольшой громкости на выходе приемника возникнут искажения. Во избежание этого надо более тщательно подобрать сопротивление резистора R5 и проверить идентичность параметров транзисторов ТЗ, Т4. В случае возбуждения приемника, необходимо увеличить емкость конденсатора СЗ, а иногда и конденсатора С5.
Для проверки работы высокочастотной части надо восстановить цепь катушки связи L3 и переменным конденсатором С1 настроиться на частоту местной радиостанции. Если будет замечено возбуждение, надо поменять местами выводы катушки L3. Для предупреждения возбуждения полезно параллельно обмотке автотрансформатора Ат1 подключить резистор R сопротивлением 1 — 1,1 кОм, а автотрансформатор экранировать — обернуть его несколькими слоями фольги. Получившийся экран надо соединить с общим проводом — плюсом источника питания.
Если необходимо сдвинуть в небольших пределах границы диапазонов, подбирают положение катушек L1 — L3 на ферритовом стержне магнитной антенны (перемещением каркаса, на котором эти катушки намотаны). В более широких пределах сдвинуть границы диапазонов можно изменением числа витков катушек L1 и L2.
Число витков катушки связи L3 лучше всего подобрать практически, исходя из конкретных условий приема.
Нормально работающий приемник с достаточной громкостью обеспечивает прием местных и сравнительно недалеко расположенных мощных радиовещательных станций.
