Счетчик импульсов с динамической индикацией


Цифровые счетчики импульсов получили широкое распространение при конструировании цифровых измерительных приборов, дисплеев, электронных часов, электронных игр и т. д.

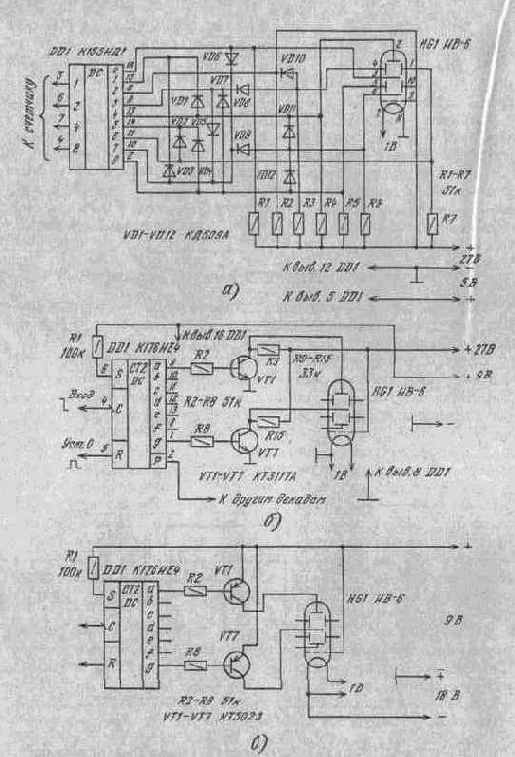

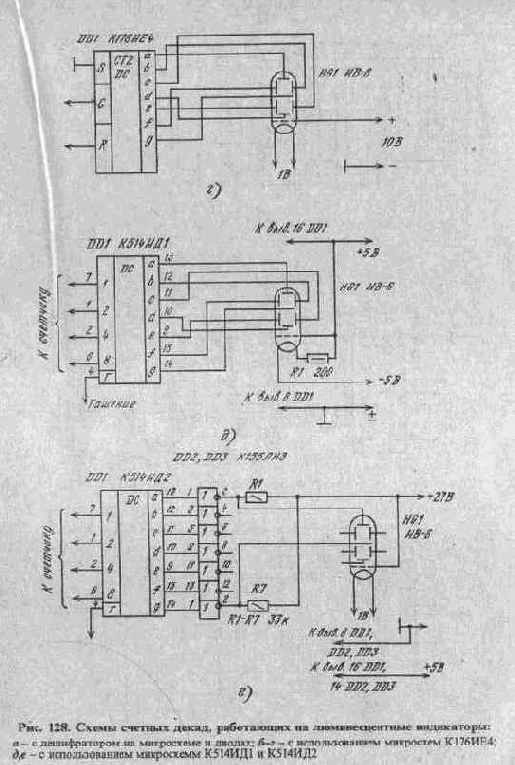

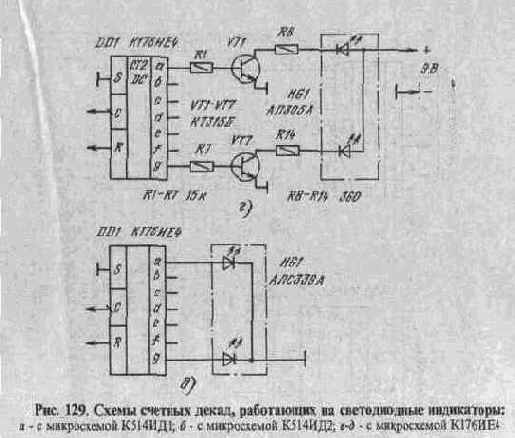

Предлагаемое устройство представляет собой 4-разрядный счетчик импульсов, работающий по методу динамической индикации, когда один и тот же дешифратор с транзисторными ключами используется для дешифрации состояний четырех декадных счетчиков и для управления четырьмя газоразрядными индикаторами.

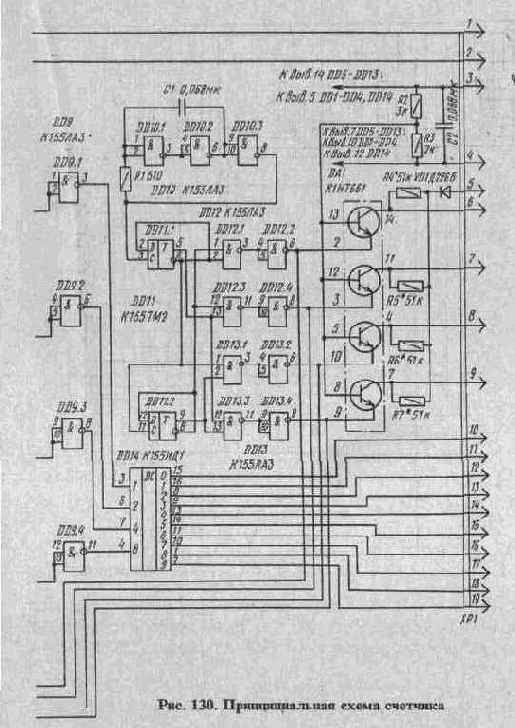

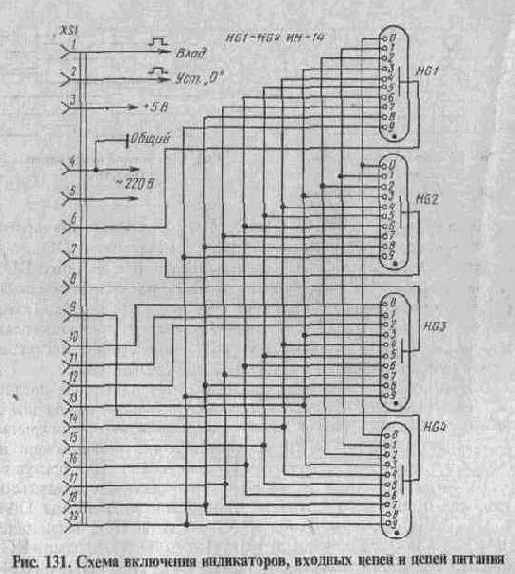

Использование метода динамической индикации позволяет применять один и тот же узел счетчика (как правило - дешифратор) для работы в нескольких разрядах счетчика. Это дает возможность уменьшить число используемых элементов. Метод динамической индикации удобен и тогда, когда индикаторные лампы должны находиться на удалении от самого устройства: в этом случае за счет использования динамической индикации сократится число жил в соединительном кабеле. На рис. 130 показана принципиальная схема счетчика, а на рис. 131 - схема включения индикаторов, входных цепей и цепей питания.

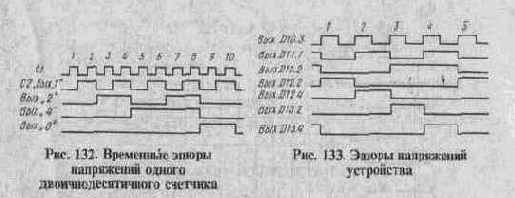

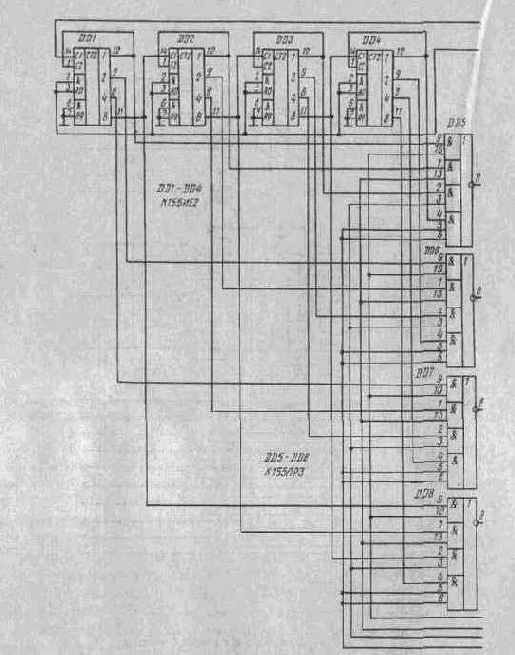

На микросхемах DD1-DD4 собраны декадные счетчики, соединенные последовательно друг с другом. Напомним, что микросхема К155ИЕ2 состоит из триггера со счетным входом С1 и счетчика с коэффициентом пересчета 5 со входом С2. Если выход триггера соединить со входом счетчика (т. е. соединить выводы 12 и 1 микросхемы), получится последовательный двоично-десятичный счетчик, работающий в коде 1-2-4-8. Временные эпюры напряжений такого счетчика показаны на рис. 132. Триггеры счетчиков устанавливают в состояние 0, одновременно подавая напряжение высокого




уровня на входы &R0. Полярность входных счетных импульсов, подаваемых на входы С1 и С2, положительная. Триггеры переключаются спадом входных импульсов. Максимальная частота импульсов, подаваемых на вход счетчика, составляет 10 МГц. Выходное сопротивление устройства, к которому может быть подключен вход 4-разрядного счетчика, должно быть не более 2 кОм. Напряжение высокого уровня в импульсе должно быть не менее 2,4 В, логического 0 - не более 0,4 В.
