Источники питания


Устройства, собранные на полупроводниковых приборах (транзисторы, тринисторы, микросхемы) и электромагнитных реле, питаются от источников постоянного напряжения. Как правило, отклонения напряжения от номинального значения не должны выходить за границы определенных допусков (например, для микросхем серии К155 питающее напряжение должно составлять 5В±5%). Поэтому источник питания устройств кроме трансформатора и выпрямителя должен содержать еще и стабилизатор напряжения.

Основой стабилизатора напряжения чаще всего служит кремниевый стабилитрон, включенный в обратном направлении (катодом к положительному полюсу источника питания, анодом - к отрицательному). При таком включении напряжение на стабилитроне (напряжение стабилизации Ucт) мало зависит от тока через стабилитрон (тока стабилизации 1ст). Эти две величины и являются основными параметрами стабилитронов. Так, для стабилитрона КС156А напряжение стабилизации (номинальное) составляет 5,6 В (при номинальном токе стабилизации 10 мА), а ток стабилизации может быть в пределах 3...50 мА. Если нагрузка потребляет больший ток, применяют усилитель тока. В простейшем случае это может быть транзистор, включенный по схеме с общим коллектором (эмиттерный повторитель).

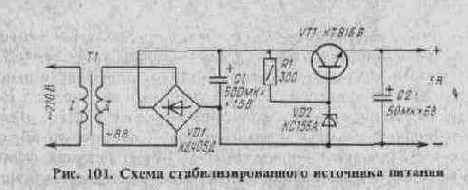

Схема такого источника питания показана на рис. 101. Напряжение сети, пониженное трансформатором Т1 до 8...10 В, выпрямляется диодным мостом VD1 и подается на стабилизатор напряжения, в котором транзистор VT1 включен эмиттерным


повторителем. Напряжение на выходе стабилизатора на 0,5...1 В меньше напряжения на стабилитроне VD2. По аналогичной схеме можно строить стабилизаторы и на другие значения питающих напряжений, следует лишь для каждого случая подобрать соответствующие стабилитрон и сопротивление резистора R1. Максимальный выходной ток стабилизатора Iвыхmах зависит от используемого стабилитрона и статического коэффициента передачи тока транзистора h21э и может быть найден по формуле

Iвых max=h21эIст max.

Стабилизатор напряжения, собранный по схеме на рис. 101, обладает сравнительно невысокими эксплуатационными характеристиками, но тем не менее может успешно применяться для питания многих радиотехнических устройств (см., например, схемы на рис. 17, 20, 39 и др.).
