Устройство для автоматической зарядки и разрядки автомобильных аккумуляторов


В процессе длительного (несколько месяцев) хранения автомобильных аккумуляторных батарей происходит их саморазряд, в связи с чем рекомендуется не реже одного раза в месяц производить подзарядку аккумуляторов. Однако обычная подзарядка не в состоянии предотвратить сульфатацию пластин, приводящую к уменьшению емкости аккумулятора и снижению срока его службы. Для того чтобы исключить эти нежелательные явления, рекомендуется время от времени производить тренировку аккумулятора:

разрядку его током, в амперах численно равным 1/20 номинальной емкости, выраженной в ампер-часах, до напряжения 10,5 В, и последующую зарядку до напряжения 14,2...14,5 В. Такой зарядно-разрядный цикл можно повторять неоднократно, если батарея сильно засульфатирована или длительное время находилась в полуразряженном состоянии.

Описываемое ниже зарядно-разрядное устройство предназначено для работы совместно с зарядным устройством, обеспечивающим необходимый зарядный ток. Устройство позволяет:

производить разрядку аккумулятора до напряжения 10,5 В;

автоматически начинать зарядку по окончании разрядки;

вести зарядку асимметричным током при соотношении зарядной и разрядной составляющих равном 10;

прекратить зарядку аккумулятора при достижении напряжением на зажимах аккумулятора значения 14,2...14,5 В, что соответствует сообщению аккумулятору его полной номинальной емкости;

контроль напряжения происходит в момент, когда зарядный ток через аккумулятор не протекает;

прекратить разрядку аккумулятора при пропадании сетевого напряжения;

производить циклы разрядки-зарядки однократно или многократно.

Рассмотрим работу устройства по его принципиальной схеме, приведенной на рис. 84.

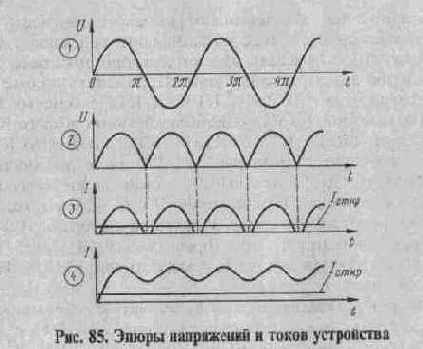

Зарядно-разрядное устройство состоит из собственно зарядного устройства (ЗУ), обозначенного на схеме прямоугольником, и электронного узла управления. Питание узла управления осуществляется от аккумуляторной батареи.

В качестве порогового элемента (компаратора), вырабатывающего сигнал при достижении напряжением на аккумуляторе значения свыше 14,2...14,5 В и при снижении до 10,5 В, используется интегральный таймер КР1006ВИ1 (микросхема DA1).
