Стабилизатор сетевого напряжения


Для стабилизации напряжения питающей сети в бытовых условиях используют в основном феррорезонансные стабилизаторы. К числу их недостатков следует отнести искажение формы

кривой выходного напряжения, невозможность работы без нагрузки. Кроме того, выпускаемые промышленностью феррорезонансные стабилизаторы бытового назначения имеют небольшую мощность (300...400 Вт), которой нередко оказывается недостаточно, например, на садовом участке.

От указанных недостатков свободен стабилизатор напряжения, выполненный на базе регулируемого (лабораторного) автотрансформатора. Такой стабилизатор представляет собой систему автоматического регулирования, в которой часть выходного напряжения сравнивается с установленным образцовым напряжением. В зависимости от знака разности этих напряжений подвижный контакт автотрансформатора с помощью электродвигателя перемещается так, что выходное напряжение приближается к образцовому.

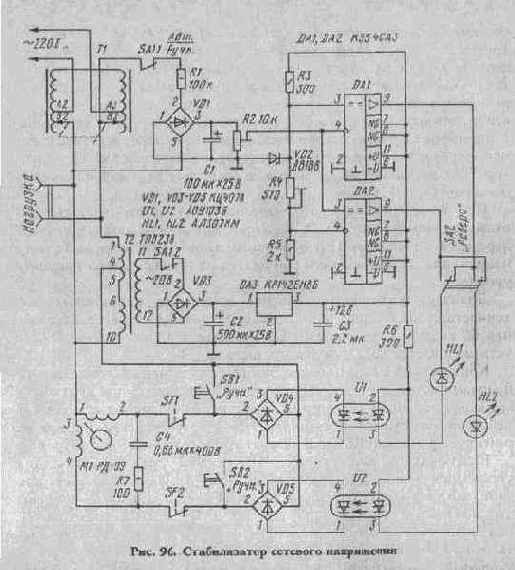

Принципиальная схема стабилизатора напряжения представлена на рис. 96. В качестве автотрансформатора Т1 использован выпускаемый промышленностью автотрансформатор типа АОСН-20-220-75У4. Его обмотки рассчитаны на ток до 20 А, а максимальное напряжение, снимаемое с подвижных контактов, 240 В.

Трансформатор выполнен на стержневом (П-образном) магнитопроводе. Обмотка состоит из двух частей, по каждой из которых скользит графитовый ползунок (В2 и ВЗ). Входное напряжение 220 В подается на контакты-отводы А2 и A3.

Пока контакты выключателя SA1 замкнуты, выходное напряжение с контактов В2 и ВЗ через резистор R1 поступает на диодный мост VD1. Пульсации выпрямленного напряжения сглаживаются конденсатором С1 и с ползунка подстроечного резистора R2 подаются на входы микросхем-компараторов DA1, DA2. На вторые входы компараторов подано образцовое напряжение, снимаемое с параметрического стабилизатора напряжения VD2R3 и с регулируемого делителя напряжения R4R5. Выходные напряжения компараторов через переключатель SA2 и светодиоды HL1, HL2 подаются на светодиоды оптронов Ul, U2.
