Переключатели елочных гирлянд


Накануне Нового года многих радиолюбителей волнует вопрос:

как оживить новогоднюю елку? Ниже предлагаются несколько вариантов переключателей елочных гирлянд, различающихся по степени сложности и реализуемым световым эффектам.

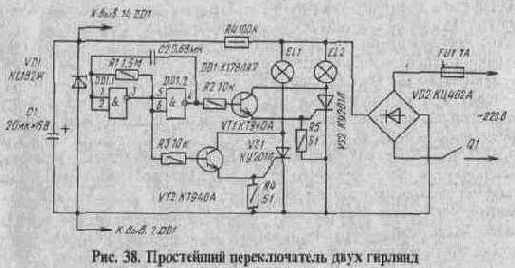

Простейший переключатель поочередно коммутирует две гирлянды (рис. 38). На логических элементах DD1.1, DD1.2 выполнен генератор, а на транзисторах VT1, VT2 собраны высоковольтные ключи для управления тринисторами VS1, VS2. Питание на микросхему подается от параметрического стабилизатора R4VD1 с конденсатором С1. Постоянное напряжение как для микросхемы DD1, так и для ламп гирлянд EL1, EL2 снимается с выпрямительного моста VD2.

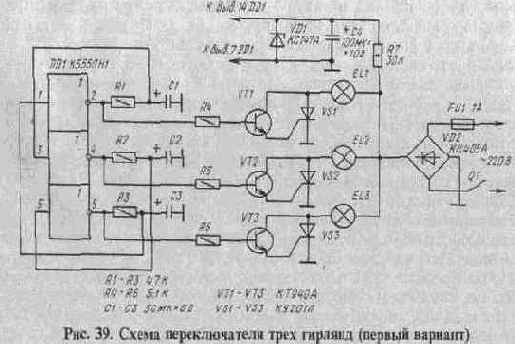

Для создания эффекта "Бегущий огонь" необходимо поочередно переключать не менее трех гирлянд. Схема переключателя (первый вариант), управляющего тремя гирляндами, представлена на рис. 39. Основу устройства составляет трехфазный мультивибратор, выполненный на трех инвертирующих логических элементах микросхемы




DD1. Времязадающие цепи образованы элементами R1-R3, С1-СЗ. В любой момент на одном из выходов логических элементов имеется напряжение высокого уровня, которое открывает транзисторно-тринисторный ключ. Следовательно, одновременно светятся лампы только одной гирлянды. Поочередное переключение ламп гирлянд EL1-EL3 позволяет получить эффект "Бегущий огонь".

В мультивибраторе могут работать инверторы микросхем серий К555 и К155. Во втором случае сопротивления резисторов R1-R3 не должны превышать 1 кОм. Можно использовать и КМОП-микросхемы (К176, К561), при этом сопротивления времязадающих резисторов можно будет увеличить в 100...1000 раз, а емкости конденсаторов С1-СЗ во столько же раз уменьшить.

Изменение частоты переключения гирлянд можно производить изменением сопротивления резисторов R1-R3. Одновременно управлять ими затруднительно (строенных переменных резисторов для широкого применения промышленность не выпускает). Это является недостатком данного переключателя гирлянд.

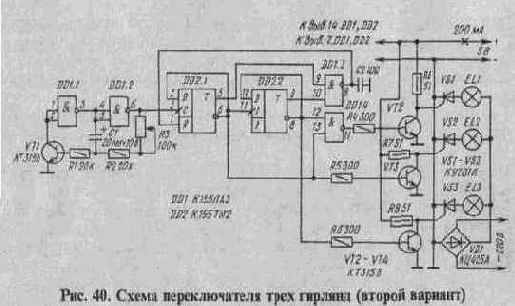

На рис. 40 приведена схема переключателя гирлянд (второй вариант) с регулируемой скоростью движения "Бегущего огня".
