Тремометр


Название прибора происходит от латинского слова tremor, т. е. дрожание. Тремор - это непроизвольные колебательные движения всего тела или отдельных его частей. Чаще всего они охватывают пальцы рук, веки, язык, нижнюю челюсть, голову. У здоровых людей тремор может возникать вследствие мышечного напряжения, эмоционального возбуждения, действия холода.

Предлагаемый прибор позволяет количественно оценивать тремор пальцев рук и тренировать пальцы. Для этого испытуемый должен специальным щупом совершать движение вдоль прорезей определенной формы (рис 24). не касаясь их краев.

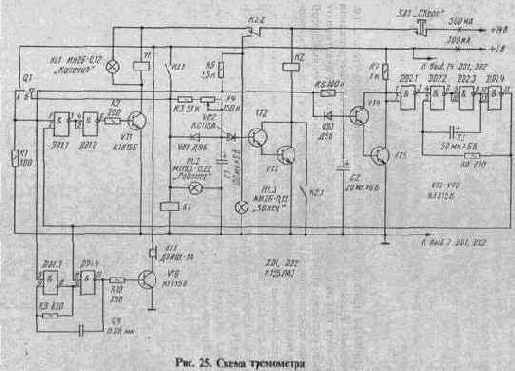

Рассмотрим работу тремометра, руководствуясь его принципиальной схемой (рис 25) После подачи питания необходимо дотрону-



ться щупом Q1 до контакта Б. При этом срабатывает реле К1 и контактами К 1.1 самоблокируется, загорается лампа HL2, подсвечивающая табло "Работа". Одновременно через резисторы R3 и R4 начнется зарядка конденсатора С1 - пойдет отсчет времени, отведенного на один цикл. Теперь можно начать выполнение требуемого задания. Вначале щуп поочередно помещают в отверстия, затем проводят слева направо вдоль сужающейся щели, далее -вдоль прямоугольного выреза, и т.д. При этом надо стараться не коснуться краев.

Пластина с прорезями выполнена из металла (на схеме обозначена буквой А), поэтому при касании ее щупом Q1 замыкается электрическая цепь. При этом на вывод 1 логического элемента DD1.1 подается напряжение высокого уровня, транзистор VT1 открывается, срабатывает электромагнитный счетчик импульсов Y1 и загорается лампа HL1, подсвечивающая табло "Касание" Одновременно напряжение высокого уровня, поданное на вывод 9 логического элемента DD1.3, запускает генератор, выполненный на логических элементах DD1.3 и DD1.4 и транзисторе VT6. В звуковом излучателе НА1 раздается звуковой сигнал частотой 300...400 Гц, означающий касание. При каждом касании показание счетчика Y1 увеличивается на единицу. Но ведь можно умышленно прижать щуп к одному из краев прорези и таким образом проделать весь путь, совершив лишь одно касание.
