Рефлексометр


Как известно, реакцией человека называют время, которое проходит от момента воздействия на наши органы чувств какого-либо раздражителя до момента принятия конкретных действий. Например, шофер увидел на дороге яму и нажал на тормоза. Промежуток времени "увидел - нажал" и будет составлять в этом

случае время реакции. Несомненно, есть люди с хорошей и плохой реакцией от рождения. Но реакцию можно тренировать. Хорошо подходит для этого прибор "Кто быстрее?", описание которого было приведено выше. Рефлексометр, о котором речь пойдет ниже, также предназначен для тренировки реакции и внимания.

Сущность работы рефлексометра состоит в следующем. На табло в случайной последовательности зажигаются цифры от 0 до 9. В течение времени горения цифры испытуемый должен успеть нажать кнопку с номером, соответствующим появившейся цифре. Если нажата нужная кнопка и в срок, в актив испытуемому засчитывается одно очко, в противном случае очко не засчитывается. Чем больше очков будет набрано, тем лучшими перечисленными выше способностями обладает человек.

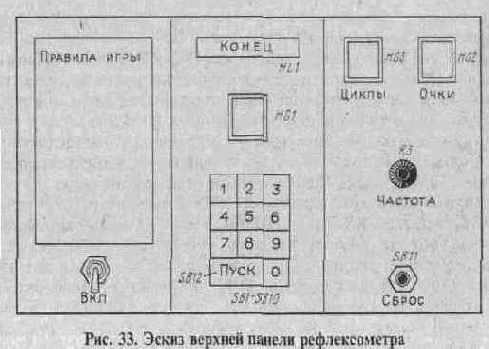

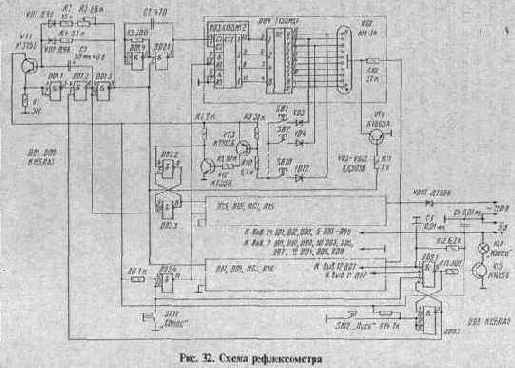

Рассмотрим работу устройства по его принципиальной схеме, представленной на рис. 32. На микросхемах DD3-DD8 выполнены три декадных счетчика. На работе счетчика остановимся подробнее. Микросхема К155ИЕ2 представляет собой двоично-десятичный четырехразрядный счетчик. Для обеспечения счетного режима работы выход первого триггера (вывод 12) соединен с входом второго триггера (вывод 1). Входные импульсы подают па вход С1 (вывод 14). Установка всех четырех триггеров счетчика в нулевое состояние обеспечивается подачей напряжения высокого уровня на входы &R0. В режиме счета импульсов на эти входы должно быть подано напряжение низкого уровня. При поступлении импульсов на вход С1 происходит последовательное переключение триггеров микросхемы таким образом, что число, записанное в триггерах и выведенное в двоичной форме на выходы 1-2-4-8, соответствует числу поступивших на счетчик импульсов после его сброса. Выходы счетчика соединены с соответствующими входами дешифратора (микросхема К155ИД1), который преобразует двоично-десятичный код в десятичный и управляет работой газоразрядного индикатора ИН-14.
