Логический прибор "Версия"

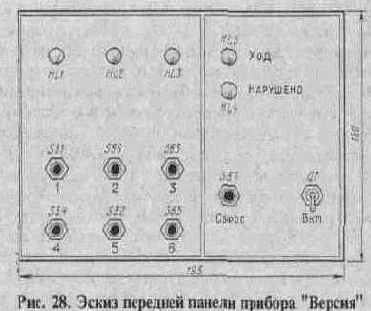

На верхней панели такого прибора-автомата (рис. 28; расположение на рисунке элементов управления относится ко второму варианту прибора) находятся шесть кнопок и несколько табло. Нажимая эти кнопки в определенной последовательности, требуется зажечь световое табло "Конец". Добиться этого можно последовательным нажатием только трех определенных кнопок, а нажатие любой из трех других кнопок возвращает устройство в исходное состояние, т.е. сводит на нет все предыдущие ходы. Время, которое дается на ходы, ограничено.

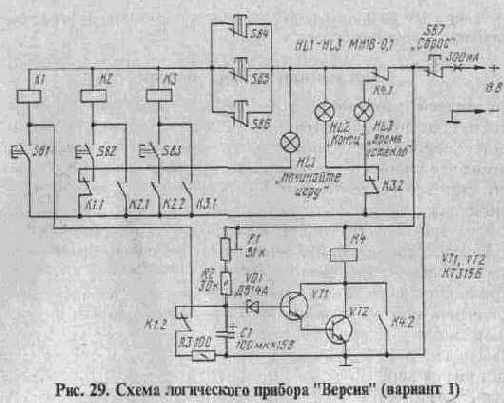

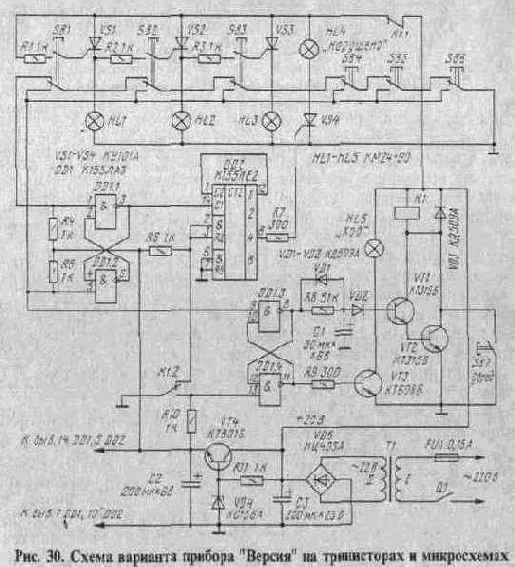

Принципиальная схема прибора приведена на рис. 29. При подключении источника питания загорается лампа HL1, подсвечивающая табло "Начинайте игру". После этого игрок начинает нажимать кнопки SB1-SB6 в той последовательности, которую он считает правильной Допустим, первой нажата кнопка SB1. При этом сработает реле К1 и своими контактами К1 2 самоблокируется Начинается зарядка конденсатора С1, работающего в реле выдержки времени, а контакты К 1.1 подготавливают к срабатыванию цепь реле К2 и отключают табло "Начинайте игру" Если следующей будет нажата кнопка SB2, то сработает реле К2, а после нажатия кнопки SB3 - реле КЗ, которое контактами КЗ 2 зажжет лампу HL2 табло "Конец" - игра окончена. Но реле КЗ сработает только в том случае, если три кнопки будут нажаты именно в указанной последовательности: SB1-SB2-SB3. Если же будет нажата одна из кнопок SB4-SB6,



то все сработавшие ранее реле (К1-КЗ) отпустят. А если игрок не успеет угадать необходимую последовательность нажатия кнопок в течение заданного времени? В таком случае сработает реле К4 выдержки времени, и зажжется лампа HL3 табло "Время истекло". Таким образом, игрок, предлагая свою версия последовательности нажатия кнопок, должен включить табло "Конец".

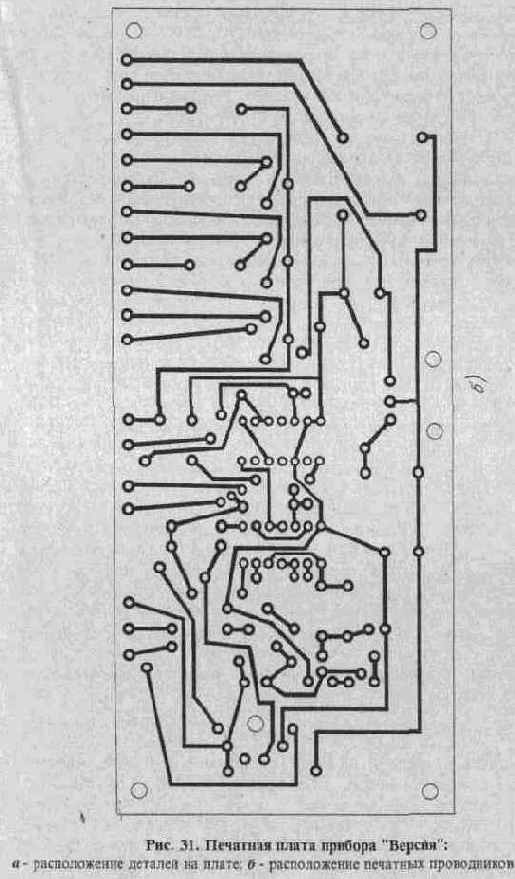

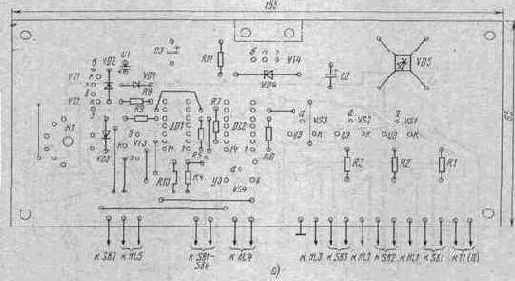

По окончании каждого цикла игры устройство возвращают в исходное состояние нажатием кнопки SB7 "Сброс". Выигрывает тот из игроков, кто угадает нужную последовательность нажатия кнопок за наименьшее число попыток.
