"Кто выше?"


Когда собираются гости, перед хозяином встает задача - чем их занять? Ниже описано несложное устройство, которое позволяет

хорошо размяться и в какой-то степени оценить свои физические способности.

Устройство даёт возможность определить лучшего прыгуна. За отметку высоты принимают, например, ветки деревьев. Подпрыгнул, коснулся ветки - значит, преодолел нужную высоту. С помощью предлагаемого прибора можно более объективно оценивать лидера и устраивать такие состязания не только там, где есть деревья, но и в любом другом месте.

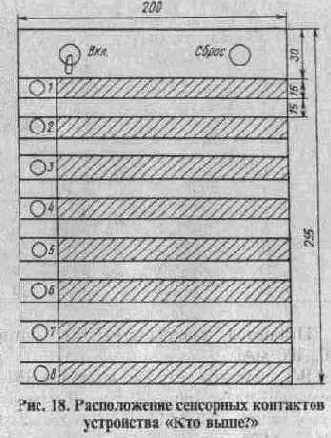

Датчиком высоты служит плата из фольгированного стеклотекстолита, на которой расположены восемь изолированных друг от друга медных площадок (рис. 18).

Плату располагают на определенной высоте. Прикосновение пальцев руки к площадкам вызывает срабатывание соответствующих реле, которые фиксируют достигнутую высоту.

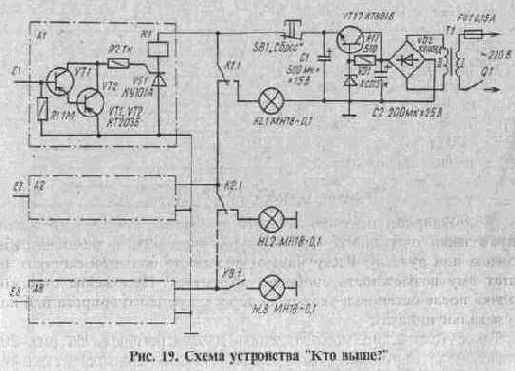

Принципиальная схема прибора показана на рис. 19. Он состоит из восьми одинаковых блоков А1-А8. Каждый блок представляет собой емкостное реле, т. е. устройство, срабатывающее при прикосновении человека к сенсорному контакту (на схеме контакты обозначены Е1-Е8). Каждый блок выполнен на двух транзисторах и тринисторе и представляет собой усилитель. Поскольку тело человека обладает определенной емкостью, оно имеет некоторый электрический заряд, а следовательно, и разность потенциалов между любыми двумя точками тела. Поэтому при прикосновении руки к сенсорному контакту, допустим, блока А1, на базе транзистора VT1 относительно общего провода появляется напряжение. Транзисторы VT1, VT2 открываются и через управляющий электрод тринистора VS1 начинает протекать ток. Это вызывает открывание тринистора и срабатывание электромагнитного реле К1. Своими контактами К 1.1 реле включает лампу HL1 и снимает питание с блоков А2-А8. Если теперь дотронуться до контактов Е2-Е8, то соответствующие реле не сработают. Таким образом, лампа HL1 зафиксирует наибольшую высоту.



А если подпрыгнуть и провести пальцами снизу вверх по сенсорам? Тогда первым сработает реле К8, зажжется лампа HL8 Затем сработает реле К7, зажжется лампа HL7, а реле Е8 отпустит и лампа HL8 погаснет Затем сработает реле Кб, обесточив все предыдущие реле, и т.
