"Кто быстрее?"

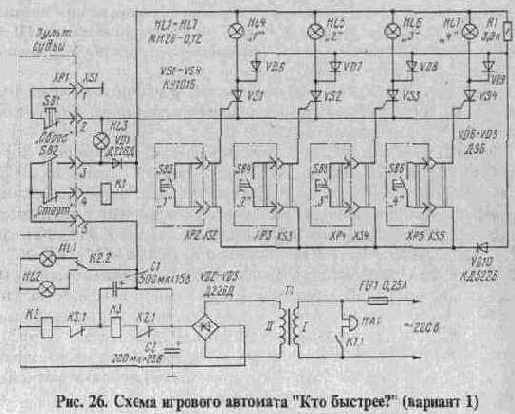

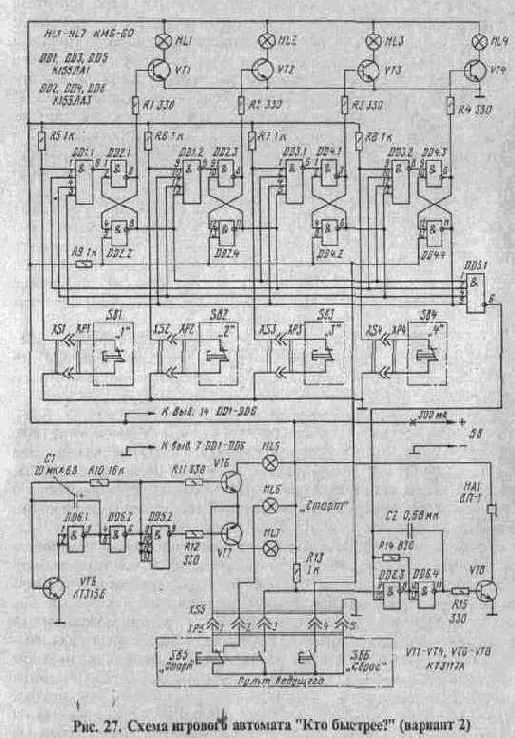

У кого реакция лучше? Это можно определить с помощью автомата, схема которого изображена на рис. 26. Играют четверо. Каждый держит в руках небольшой пульт с кнопкой. У ведущего находится в руках выносной пульт управления, с которого подается


сигнал старта. А пока такого сигнала нет, на лицевой панели периодически вспыхивают две лампы. Но вот ведущий незаметно от играющих нажал кнопку на пульте управления. Сразу же вспыхивает лампа сигнала старта. Теперь все зависит от реакции играющих: кто быстрее нажмет "свою" кнопку, тот и выиграет этот старт.

Рассмотрим работу игрового автомата. При нажатии на кнопку SB2 "Старт" загорается лампа HL3. Увидев ее сигнал, все игроки нажимают кнопки своих пультов (SB3-SB6). Предположим, что первой оказалась нажатой кнопка SB5. Тогда положительное напряжение выпрямителя VD2-VD5 через замыкающие контакты кнопки SB2, диод VD1, резистор R1, диод VD10 и контакты кнопки SB5 поступит на управляющий электрод тринистора VS3, он откроется и загорится лампа HL6, определяющая лидера. Одновременно откроется диод VD8, что приведет к уменьшению на нижнем по схеме выводе резистора R1 напряжения до 0.5...1 В. Поэтому при нажатии кнопок остальными игроками соответствующие тринисторы не смогут открыться. В том же случае, если кто-либо из игроков нажмет свою кнопку до подачи полезного сигнала, одновременно с открыванием соответствующего тринистора и загоранием лампы этого игрока сработает реле К1 и своими

контактами К 1.1 включит звонок НА1 - сигнал нарушения правил игры. Диод VD1 предотвратит в этом случае загорание лампы HL3. Кнопкой SB1 "Сброс" ведущий устанавливает устройство в исходное состояние.

Лампы HL1 и HL2, мигая, выполняют функцию отвлекающих сигналов; они переключаются простейшим генератором, собранным на реле К2, КЗ и конденсаторе С1.

Тринисторы, используемые в этом игровом автомате, могут быть серии КУ101 с любыми буквами. Диоды VD6-VD9 - любые из серий Д9 (кроме Д9Б), Д311 (эти диоды имеют малое прямое падение напряжения, что требуется для надежного шунтирования управляющих переходов тринисторов); VD10 - любой из серий КД509, КД510, КД521, КД522.
