Электронный светофор


Беседы по правилам дорожного движения, проводимые учителями в начальных классах, могут стать более эффективными, если они будут сопровождаться демонстрацией модели автоматически действующего светофора.

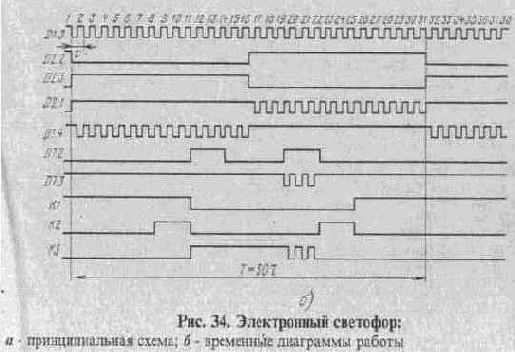

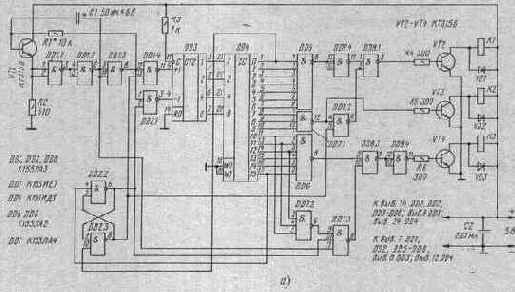

Схема электронного светофора, выполненного на интегральных микросхемах, приведена на рис. 34 Принцип его работы иллюстрируют временные диаграммы, представленные здесь же.

Логические элементы DD1.1-DD1.3 образуют генератор импульсов с частотой около 1 Гц. Транзистор VT1 повышает входное сопротивление элемента DD1.1, что позволяет использовать в генераторе конденсатор С1 сравнительно небольшой емкости при большом сопротивлении резистора R1. Импульсы с выхода генератора поступают на входы элементов DD1.4 и DD2 1, работой которых управляет RS-триггер на элементах DD2.2 и DD2.3. Если на выводе 6 элемента DD2.2 напряжение высокого уровня, то импульсы поступают на вывод 4 микросхемы DD3, если же напряжение высокого уровня на выводе 8 элемента DD2.3, то импульсы подаются на вывод 5 микросхемы DD3

Эта микросхема (К155ИЕ7) - параллельный реверсивный четырехразрядный двоичный счетчик, работающий в коде 1-2-4-8. Вход R0 служит для установки счетчика в нулевое состояние, вход С - для предварительной записи в счетчик информации, поданной на входы (на схеме они не показаны). В данном случае на вход С постоянно подается напряжение высокого уровня, а на вход R0 - низкого уровня. При подаче счетных импульсов на вход +1 происходит увеличение числа, записанного в счетчик (прямой счет); если же импульсы поступают на вход -1, то число в счетчике уменьшается (обратный счет).

Сигналы с четырех выходов счетчика поступают на входы дешифратора DD4 (К155ИДЗ). В любой момент на одном из выходов этого дешифратора имеется напряжение низкого уровня, причем номер этого выхода соответствует десятичному эквиваленту двоичного числа, поданного на вход дешифратора.

Рассмотрим работу светофора при прямом счете импульсов. Когда на выходе элемента DD2.3 напряжение высокого уровня, на выходе элемента DD2.2 - напряжение низкого уровня.
