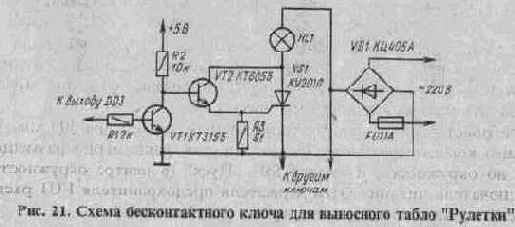

Игровое устройство "Рулетка"


В популярной телевизионной игре "Что? Где? Когда?" для определения очередного тура конкурса используют механический волчок, или рулетку. Раскручивают волчок до большой скорости и дают ему возможность свободно вращаться. Положение стрелки волчка после остановки укажет на адрес очередного вопроса или на музыкальную паузу.

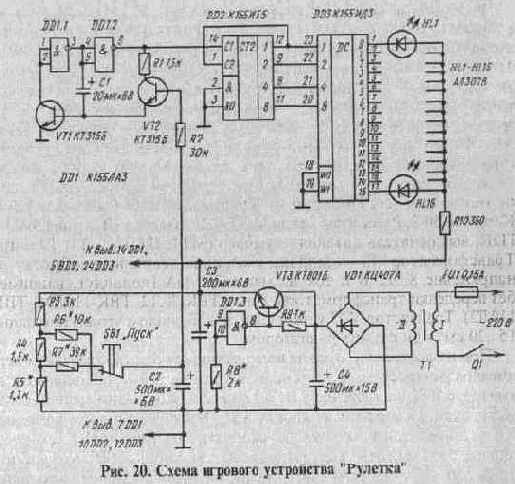

Такое устройство можно сделать и электронным. На рис. 20 приведена его принципиальная схема. Схема генератора несколько отличается от использовавшейся в электронном кубике. Во-первых, транзистор VT1 повышает входное сопротивление логического элемента DD1.1, что позволяет применить конденсатор С1 сравнительно небольшой емкости. Во-вторых, частота генератора зависит от напряжения на базе транзистора VT2: чем больше это напряжение, тем больше и частота.

Нарастающее или убывающее напряжение формируется узлом, собранным на резисторах R3-R7, конденсаторе С2 и кнопке SB1. В исходном состоянии контактов кнопки, показанном на схеме, напряжение на конденсаторе С2 составляет примерно 1 В. При этом транзистор VT2 закрыт, его внутреннее сопротивление велико и .генератор не работает. Счетчик DD2 находится в произвольном состоянии, и светится один из светодиодов HL1-HL16. При нажатии кнопки SB1 "Пуск" конденсатор С2 начинает заряжаться. Ток базы транзистора VT2 плавно увеличивается, внутреннее сопротивление транзистора уменьшается, и начинает работать генератор, причем частота его импульсов постепенно увеличивается. Светодиоды HL1-HL16 расположены по окружности, поэтому создается впечатление кругового движения горящей точки (светится только один светодиод).

Когда конденсатор С2 зарядится до максимального напряжения, определяемого сопротивлением резисторов делителя, частота импульсов генератора станет максимальной. Теперь кнопку SB1 можно


отпустить. Начнется разрядка конденсатора С2, и частота генератора будет плавно уменьшаться. Через некоторое время внутреннее сопротивление транзистора VT2 увеличится настолько, что генератор остановится и будет гореть один из светодиодов HL1-HL16.
