ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ И РАБОТА С НИМИ


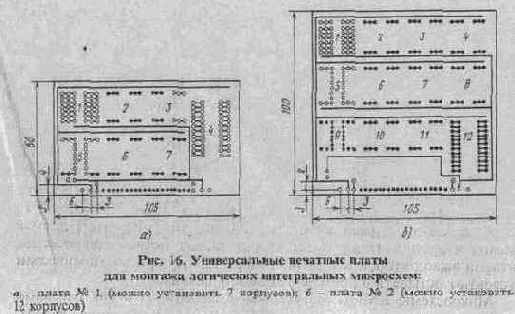

В большинстве устройств, описанных в этой книге, используются интегральные микросхемы. Радиолюбители даже с небольшим опытом конструирования аппаратуры скорее всего уже имели дело с микросхемами. Но и начинающие радиолюбители смогут повторить устройства, описанные в этой книге. Сведения о микросхемах и рекомендации по их применению, изложенные ниже, помогут им в этом.

Интегральной микросхемой называют миниатюрное электронное устройство, выполняющее определенные функции преобразования и обработки сигналов и содержащее большое число активных и пассивных элементов (от нескольких сотен до нескольких десятков тысяч) в сравнительно небольшом корпусе.

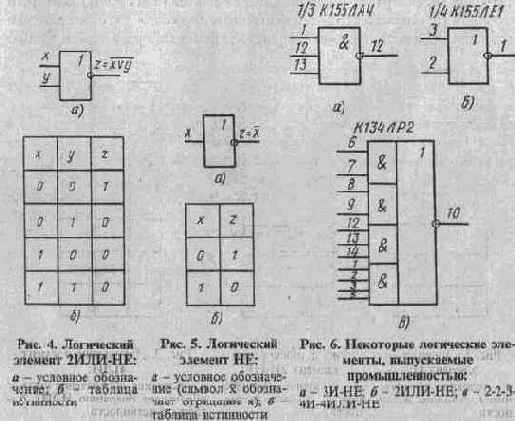

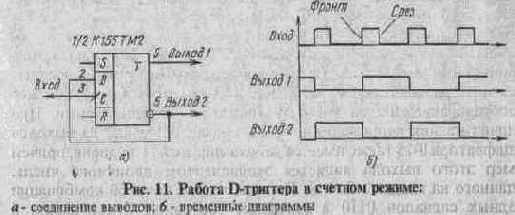

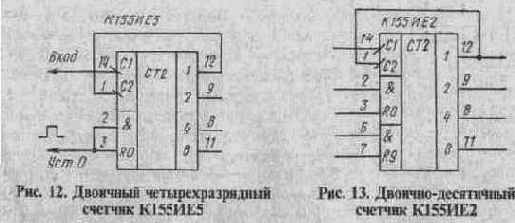

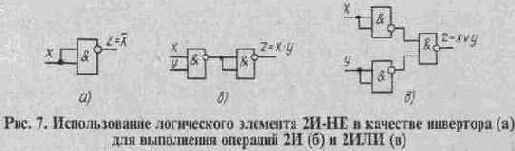

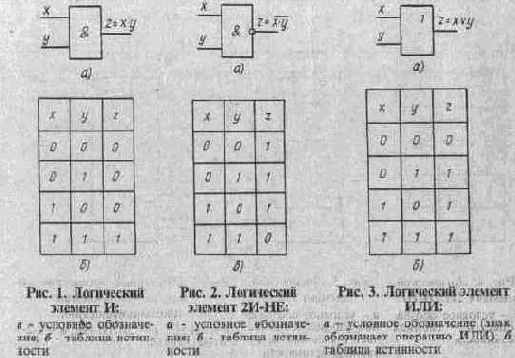

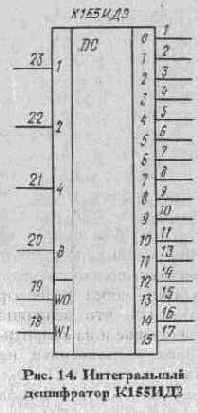

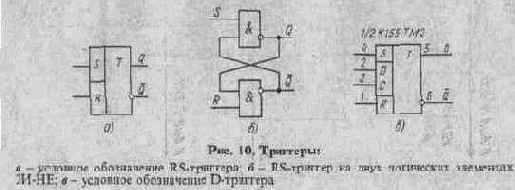

Все микросхемы подразделяют на две группы - аналоговые и цифровые. Аналоговые микросхемы предназначены для работы с непрерывными во времени сигналами. К их числу можно отнести усилители радио-, звуковой и промежуточной частот, операционные усилители, стабилизаторы напряжения и др. Для аналоговых микросхем характерно то, что входная и выходная электрические величины могут иметь любые значения в заданном диапазоне. В цифровых же микросхемах входные и выходные сигналы могут иметь один из двух уровней напряжения: высокий или низкий. В первом случае говорят, что мы имеем дело с высоким логическим уровнем, или логической 1, а во втором - с низким логическим уровнем, или логическим 0. Для микросхем транзисторно-транзисторной логики (ТТЛ) серий К133, К155, К555, широко используемых радиолюбителями, в технических условиях указывают напряжение высокого логического уровня не менее 2,4 В, а низкого - не более 0,4 В. Фактически эти напряжения составляют обычно 3,2...3,5 и 0,1...0,2 В.

В своих разработках радиолюбители наряду с микросхемами ТТЛ широко используют микросхемы на полевых транзисторах, из которых наибольшее распространение получили серии микросхем КМОП (комплементарные полевые транзисторы со структурой металл-окисел-полупроводник). К ним относятся, например, микросхемы серий К164, К176, К561, К564. Для: таких микросхем напряжения, соответствующие высокому и низкому логическим
